Универсальная система контроля высева

Высокая точность и производительность

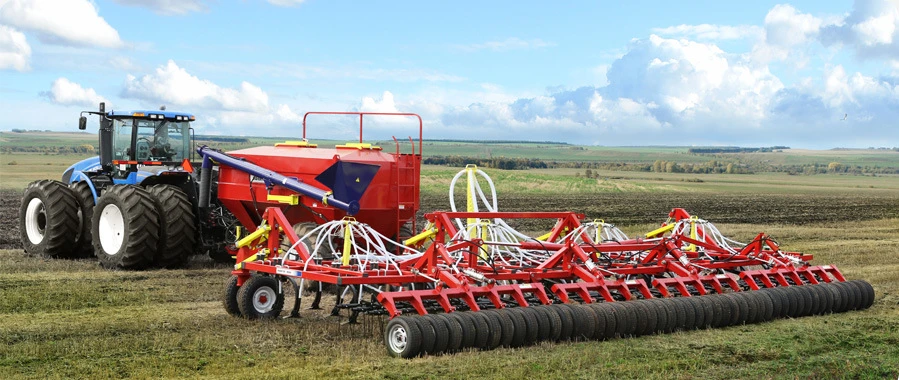

УСКВ предназначена для контроля технологических параметров работы посевной техники, предоставления оператору информации по контролируемым параметрам и передачи этой информации на удаленный сервер.
Автоматическое управление нормой высева
В УСКВ реализована функция автоматического управления нормой высева. Это позволяет существенно экономить время при смене высеваемого материала или при изменении номы высева, а также сводит к минимуму возможные при этом процессе ошибки.
В процессе работы посевного комплекса предоставляется следующая информация:

• засорение семяпроводов
• гистограмма плотности посева
• оценка потока посевного материала по каждой башне
• норма высева в реальном времени и с почасовой разбивкой
• скорость вращения вентилятора и ее выход за установленные пределы
• отсутствие вращения вала дозатора
• уровень посевного материала в бункерах
• давление воздуха в бункерах и его падение ниже предельного значения
• скорость движения и ее превышение обработанная площадь
• фактическая глубина обработки
• отказ узла и нарушение целостности шины данных

Значимость контролируемых параметров

• Оценка потока посевного материала по каждой башне

УСКВ фиксирует снижение потока посевного материала через семяпроводы одной башни и сообщает об этом. Эта функция полезна при следующих ситуациях: повреждение высевающей катушки камнями, налипание удобрений на катушку, частичное засорение семяпровода башни.

• Уровень посевного материала в бункерах

Датчики уровня контролируют остаток семенного материала в бункерах. Имеют две оптопары. Верхняя устанавливается на 50% высоты бункера, а нижняя — на 15% . В главном окне программы на пиктограмме бункера можно активировать счетчик засеянной площади на одной засыпке бункера.

• Отсутствие вращения вала дозатора

Если вал высевающего аппарата не вращается, значит, посевной материал не поступает к сошникам.

• Норма высева в реальном времени и с почасовой разбивкой

УСКВ отображает текущую норму высева по каждому высевающему аппарату и формирует протокол с почасовой разбивкой.

• Наличие двойников и пропусков с графическим отображением за время загонки (для сеялок точного высева)

УСКВ считает прошедшие через датчик зерна и определяет наличие двойников и пропусков. Такая функция позволяет контролировать настройки высевающего аппарата сеялки.

• Фактическая глубина обработки

УСКВ оснащается механическими или ультразвуковыми датчиками расстояния, имеющими точность ±1см. Данные по глубине высева предоставляются в реальном времени с настраиваемым усреднением. Оценка глубины обработки поля производится на мониторе или на удаленном сервере.

• Отказ узла и нарушение целостности шины данных

Все узлы УСКВ имеют функцию самодиагностики, что существенно ускоряет поиск и устранения неисправностей. При порыве шины данных и (или) замыкании УСКВ выдает соответствующее сообщение.

• Давление воздуха в бункерах и его падение ниже предельного значения

УСКВ имеет в своем составе дифференциальные датчики давления,
определяющие разность между атмосферным давлением, и давлением внутри бункера. Эти датчики необходимы на бункерах посевных комплексов, работающих под избыточным давлением (Salford, John Deere, Flexi-Coil, Bourgault, Horsch, Morris). Если в бункере не будет избыточного давления (открыт люк, поврежден пневмопровод к бункеру), то снижается норма высева вплоть до нулевого значения по причине подъема зерновой массы потоком воздуха, проходящего через высевающий аппарат снизу вверх.

• Гистограмма плотности посева

УСКВ, используя возможности датчика семяпровода, описанные в предыдущем пункте, формирует гистограмму плотности посева (графическое отображение уровня потока по всем семяпроводам), обновляющуюся ежесекундно. Это дает возможность настроить равномерное распределение посевного материала по сошникам.

• Обработанная площадь

УСКВ считает обработанную площадь и заносит данные в протокол с почасовой разбивкой.

• Засорение семяпроводов

Засоренные семяпроводы приводят к непросевам на значительной площади. Результат — недополученный урожай и упущенная выгода.

Применяемые в УСКВ датчики семяпроводов оснащены круговым световодом с тремя оптопарами. Благодаря такой конструкции датчики фиксируют пролет 100% частиц размером с пшеничное зерно, и не менее 90% частиц, размером с зерно рапса. Это позволяет достоверно оценивать поток посевного материала, проходящего по семяпроводам. Такая особенность дает возможность устанавливать пороговое значение снижения потока по конкретному семяпроводу (от 50% до 100%), при котором семяпровод будет считаться засоренным, не смотря на то, что в реальности он частично проходим
