Универсальная система контроля высева - ДД

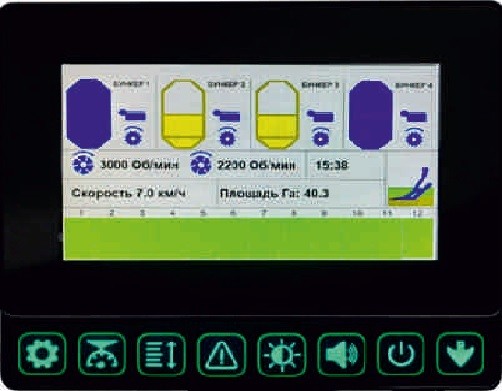

УСКВ-ДД выполнена на базе пыле-влагозащищенного монитора, оснащенного контроллером TM32H7A3. Монитор комплектуется 2 7” дисплеем с яркостью 900 кд/м , 4G модемом с двумя SIM-картами и функциональными физическими кнопками.

Устанавливается на:

• Пневматические посевные комплексы (Salford, John Deere, Flexi-Coil, Bourgault,
  Horsch, Morris и др.)
• Механические сеялки (Amazone D-9, СЗП, СЗМ, СЗУ, Агратор-диск и др.)
  В процессе работы посевного комплекса предоставляется следующая информация:
• засорение семяпроводов
• норма высева в реальном времени
• скорость вращения вентилятора и ее выход за установленные пределы
• отсутствие вращения вала дозатора
• пороговый уровень посевного материала в бункерах
• давление воздуха в бункерах и его падение ниже предельного значения
• скорость движения и ее превышение
• обработанная площадь
• отказ узла и нарушение целостности шины данных
  В процессе работы механической сеялки предоставляется следующая информация:
• засорение семяпроводов
• отсутствие вращения валов дозаторов
• пороговый уровень посевного материала в бункерах
• скорость движения и ее превышение
• обработанная площадь
• отказ узла и нарушение целостности шины данных

Значимость контролируемых параметров

• Засорение семяпроводов.
  Засоренные семяпроводы приводят к непросевам на значительной площади. Результат - недополученный урожай и упущенная выгода. Применяемые в УСКВ-ДД датчики семяпроводов оснащены двумя оптопарами,
  работающими в ИК диапазоне, развернутыми от центральной оси для увеличения площади контроля. Благодаря такой конструкции датчики надежно фиксируют пролет мелкосемянных культур. Кроме того, в мониторе можно устанавливать пороговое значение снижения потока по семяпроводам (70%, 90% и 100%), при котором семяпровод будет считаться засоренным, не смотря на то, что в реальности он частично проходим.

• Норма высева в реальном времени.
  УСКВ-ДД отображает текущую норму высева по каждому высевающему аппарату. В случае ее изменения на установленную величину (как в меньшую, так и в большую сторону),монитор выдаст соответствующее оповещение. Эта функция позволяет быстро выявить поломку обгонной муфты вариатора или проскальзывание приводной цепи.

• Скорость вращения вентилятора и ее выход за установленные пределы.
  УСКВ-ДД отображает скорость вращения вентилятора и сообщает о выходе значения за установленные пределы. Длительная работа вентилятора на повышенных оборотах приводит к его поломке. При понижении скорости вращения вентилятора нарушается технология высева, зерна не распределяются по площади, а укладываются кучно.
